IBM [System x3650 M2] RAID 구성

1. <F1> Setup 진입







2. System Settings(시스템 설정) → Adapter and UEFI Drivers → Please Press ENTER to compile the list drivers → LSI EFI SAS Driver 항목에서 PciRoot 첫번째







3. WebBIOS '1' 선택 후 Enter → Start







4. Configuration Wizard







5. 상황에 따라 항목을 선택해준다.

모든 RAID 삭제 : Clear Configuration

초기 구성 : New Configuration

추가 구성 : Add Configuration







6. 초기 구성시 나오는 알림이며 'Yes'







7. Manual Configuration 선택 후 Next







8. 좌측에 위치한 물리 디스크 선택(다중 선택 가능)하여 Add To Array 클릭해주면  Drive Group에 목록이 활성화 된 것을 볼 수 있으며 Accept DG 클릭 후 Next

(디스크가 여러개라면 그룹별로 RAID 나눠서 구성이 가능하다.)







9. 추가한 Drive Group 확인 후 Add To SPAN 클릭 후 Next

(RAID1, RAID5 동시에 진행하려 했지만 개별적으로만 가능한 것 같다.)







10. 항목별로 알맞게 설정 후 Accept







11. Write Through 모드 확인 메세지 'Yes'







12. Virtual Drives 확인 후 Next → Accept







13. 저장 확인 'Yes' → 초기화 메시지 'Yes'

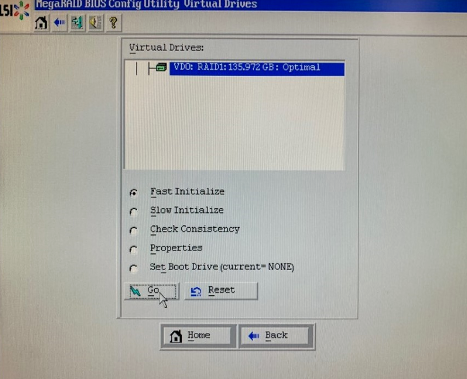

14. Fast Initialize(빠른 포맷) 선택 후 'Go'







15.  초기화 경고 메세지 'Yes' → 완료 확인 후 Home







16. Home에서 Virtual Drive 클릭하면 구성된 환경 볼 수 있다.







17. RAID를 개별적으로 삭제하고자 한다면 Virtual Drive에서 Del 선택 후 'Yes'
